盐雾试验箱采用塔式盐雾发生系统。压缩机产生的气体经过减压、减压、净化处理后进入喷嘴，盐水补给系统将盐水供给喷嘴吸水管。试验箱喷雾时，压缩空气从喷嘴冲出，在吸水管上方产生负压，盐水在负压的作用下，迅速玻璃喷嘴射向顶端锥体，并扩散到整个工作空间，形成弥漫状态，形成盐雾环境。

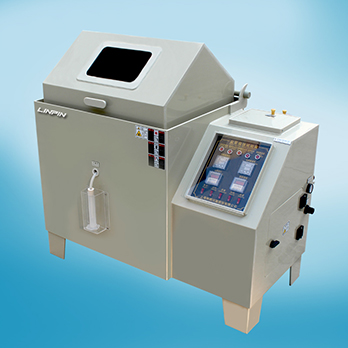

盐雾试验箱由工作室，喷雾系统和电气控制系统组成。
工作室：为一长方体，是模仿大气盐雾环境的场所。其内部右侧或中央有一或两只喷雾塔，前侧或左侧装有集雾漏斗，底部有一挡水圈，其中心孔通过管道开口于箱体后侧，连接排雾管，以平衡室内外气压，在工作室内还备有试样搁架，供试样摆放用。
喷雾系统：由油水分离器，空气饱和器、调压阀和喷雾塔组成。该系统将压缩空气净化、减压、饱和后，在喷雾塔中盐水作用，从而形成盐雾弥散系统。
这就是盐雾试验箱系统结构的大概构成了。
|
