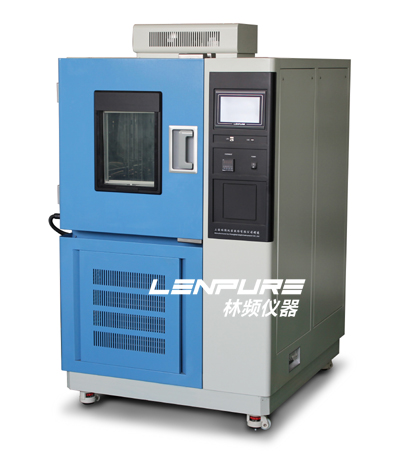

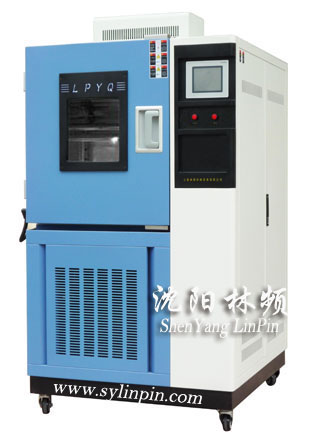

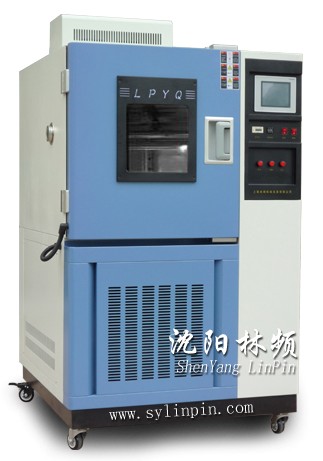

产品用途( High and low temperature alternating temperature humidity test chamber ) |
|
交变湿热试验箱适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标。 |
|
箱体结构 |
|
交变湿热试验箱箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。 箱体内胆采用进口高级不锈钢(SUS304)镜面板,箱体外胆采用A3钢板喷塑,增加了外观质感和洁净度。 补水箱置于控制箱体右下部,并有缺水自动保护,更便利操作者补充水源。 大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。 加湿系统管路与控制线路板分开,可避免因加湿管路漏水发生故障,提高安全性。 水路系统管路电路系统则采用门式开启,方便维护和检修。 门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。 箱体左侧配直径50mm或100mm的测试孔,可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)。 机器底部采用高品质可固定式PU活动轮。 |
|
制冷系统 |
|
制冷机采用法国原装“泰康”全封闭压缩机。 冷冻系统采用单元或二元式低温回路系统设计。 交变湿热试验箱采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温湿度分布均匀。 风路循环出风回风设计,风压、风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。 升温、降温、加湿系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。 |
|
控制系统 |
|
温湿度控制仪表采用“韩国”全进口超大屏幕画面(5.7寸LED显示器),荧幕操作简单,程式编辑容易,无须按键输入,屏幕直接触摸选项。(韩国TEMI880仪表) 控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示。 具有100组程式1000段999循环步骤的容量,每段时间设定最大值为99小时59分。 资料及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机。 具有RS-232或RS-485通讯界面,可在电脑上设计程式,监视试验过程并执行自动开关机等功能。 具有自动演算的功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定。 |
|
符合标准 |
|
GB/T2423.1-2008 GB/T2423.2-2008 GB/T2423.3-2006 GB/T2423.4-2008 |
|
规格与技术参数 |
型号(CM) |
LRHS-101B-LJS |
LRHS-225B-LJS |
LRHS-504B-LJS |
LRHS-800B-LJS |
LRHS-1000B-LJS |
工作室尺寸 |
45*45*50 |
50*60*75 |
70*80*90 |
80*100*100 |
100*100*100 |
外型尺寸 |
120*110*165 |
130*115*190 |
145*140*2100 |
155*160*225 |
185*160*225 |
功率(-40℃) |
5.5(KW) |
6.0(KW) |
9.0(KW) |
10.5(KW) |
12.5(KW) |
性 能 指 标 |
温度范围 |
A:-20℃~150℃ B:-40℃~150℃ C:-60℃~150℃ D:-70℃~150℃ |
湿度范围 |
30~98%R.H |
波动/均匀度 |
±0.5℃/±2℃ |
湿度偏差 |
+2、-3%R.H |
升温速率 |
1.0~3.0℃/min |
降温速率 |
0.7~1.0℃/min |
|
控 制 系 统 |
控制器 |
进口可编程触摸式液晶中英文对话式显示.微电脑集成控制器 |
精度范围 |
设定精度:温度±0.1℃、湿度±1%R.H,指示精度:温度±0.1℃、湿度±1%R.H |
温湿度传感器 |
铂金电阻 PT100Ω/MV |
加热系统 |
全独立系统,镍铬合金电加热式加热器 |
加湿系统 |
外置隔离式,全不锈钢浅表面蒸发式加湿器 |
除湿系统 |
采用蒸发器盘管露点温度层流接触除湿方式 |
供水系统 |
加湿供水采用自动控制.且可回收余水.节水降耗 |
制冷系统 |
法国原装“泰康”全封闭风冷式单级/复迭压缩机制冷方式 |
循环系统 |
耐温低噪音空调型电机.多叶式离心风轮 |
使 用 材 料 |
外箱材质 |
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 |
内箱材质 |
SUS304不锈钢优质镜面光板 |
保温材质 |
聚氨酯硬质发泡/超细玻璃纤维绵 |
门框隔热 |
双层耐高低温老化硅橡胶门密封条 |
标准配置 |
多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔(25、50、100mm)1个 |
安全保护 |
漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护/控制器停电记忆 |
电源电压 |
AC380V±10% 50±0.5Hz 三相四线制 |
使用环境温度 |
5℃~+30℃ ≤85%R.H |
注:1、“LP/GDJS”为高低温交变湿热试验箱型号。 2、以上数据均在环境温度(QT)25℃.工作室无负载条件下测得 3、可根据用户的具体要求定做非标型高低温交变湿热试验室 本技术信息,如有变动恕不另行通知 | |
